产品名称：JZ系列计量泵

功能特性介绍：
JZ系列计量泵技术参数表
可多台串联使用，分别独立调节流量。
结构合理、调节方便、维护简单。
性能可靠、运行平稳。
计量精确、耐磨性强、密封性能好。
可手动、变频、电行无级调节流量。
流量稳定精度±1%。
泵在运行或停止状态下均可调节。
泵头可制成保温夹套型，电热加温型等。
泵头材质可采用304、316L、20号合金、PP、哈氏合金、陶瓷等。
整机重量：120—140Kg。
型号规格 JZ-L/h /MPa

型号	流量（L/h）/压力（MPa）			电机  功率  KW	柱塞  直径  mm	接口  通径  mm	最大  行程  mm
	往复次数min-1
	102	126	168
JZ	55/8.0	65/6.3	90/5.0	0.75	20	φ6	32
	55/16	65/12.5	90/10	1.5
JZ	65/6.3	80/5.0	110/4.0	0.75	22	φ6
	65/12.5	80/10	110/8.0	1.5
JZ	85/5.0	100/4.0	140/3.2	0.75	25	φ6
	85/10	100/8.0	140/6.3	1.5
JZ	100/4.0	125/3.2	180/2.5	0.75	28	Φ15
	100/8.0	125/6.3	180/5.0	1.5
JZ	140/3.2	180/2.5	240/2.0	0.75	32	Φ15
	140/6.3	180/5.0	240/4.0	1.5
JZ	180/2.5	220/2.0	290/1.6	0.75	35	Φ15
	180/5.0	220/4.0	290/3.2	0.75
JZ	230/2.0	290/1.6	380/1.3	0.75	40	Φ15
	230/4.0	290/3.2	380/2.7	1.5
JZ	300/1.6	360/1.3	480/1.1	0.75	45	Φ20
	300/3.2	360/2.7	480/2.3	1.5
JZ	360/1.3	450/1.1	600/1.0	0.75	50	Φ20
	360/2.5	450/2.3	600/2.0	1.5
JZ	440/1.1	540/1.0	720/0.85	0.75	55	Φ20
	440/2.3	540/2.0	720/1.7	1.5
JZ	520/1.0	650/0.85	850/0.75	0.75	60	Φ25
	520/2.0	650/1.7	850/1.5	1.5
JZ	610/0.85	750/0.75	1000/0.63	0.75	65	Φ25
	610/1.7	750/1.5	1000/1.3	1.5
JZ	700/0.75	880/0.63	1180/0.5	0.75	70	Φ35
	700/1.5	880/1.3	1180/1.0	1.5
JZ	820/0.63	1000/0.5	1350/0.4	0.75	75	Φ35
	820/1.3	1000/1.0	1350/0.8	1.5
JZ	930/1.0	1150/0.8	1530/0.63	1.5	80	Φ35
JZ	1050/0.8	1300/0.63	1730/0.5	1.5	85	Φ35
JZ	1180/0.63	1450/0.5	1950/0.4	1.5	90	Φ35
JZ	1300/0.5	1620/0.4	2160/0.3	1.5	95	Φ45
JZ	1450/0.4	1800/0.3	2400/0.2	1.5	100	Φ45

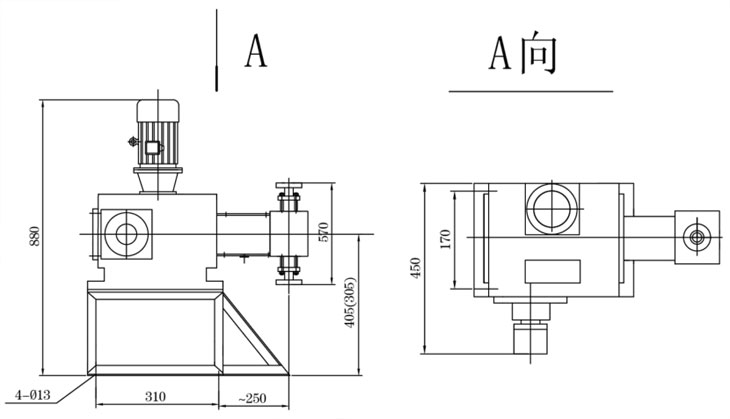

典型安装图
