产品名称：JDM系列计量泵

功能特性介绍：
JDM系列计量泵技术参数表
液压驱动隔膜，绝不泄漏。
高精度进出口单向阀。
内置自动放气安全阀，限位自动补油阀，确保计量精度。
双隔膜/带破裂报警功能。
PTEE隔膜寿命≥8000小时；金属隔膜＞5000小时。
可手动/自动/数字变频调节流量。
泵在运行和停止状态下均可调节流量，精度±1%。
介质温度：PTEE隔膜≤100℃,金属隔膜≤200℃.
多种泵头材质可选:塑料、不锈钢、合金钢等。
整机重量：420—450Kg
型号规格 JDM-L/h /MPa

型号	流量（L/h）/压力（MPa）		电机功率KW	柱塞  直径  mm	接口通径  mm	额定  行程  mm
	往复次数min-1
	90	135
JDM	70/20	100/16	2.2	20	Φ15	50
	70/40	100/32	4
JDM	120/12.5	180/10	2.2	25	Φ15
	120/25	180/20	4
JDM	150/10	230/8.0	2.2	28	Φ15
	150/20	230/16	4
JDM	200/8.0	290/6.3	2.2	32	Φ20
	200/16	290/12.5	4
JDM	245/6.3	360/5.0	2.2	35	Φ20
	245/12.5	360/10	4
JDM	320/5.0	460/4.0	2.2	40	Φ20
	320/10	460/8.0	4
JDM	400/4.0	600/3.5	2.2	45	Φ25
	400/8.0	600/7.0	4
JDM	500/3.5	750/3.1	2.2	50	Φ25
	500/7.0	750/6.2	4
JDM	600/3.1	900/2.7	2.2	55	Φ25
	600/6.2	900/5.5	4
JDM	700/2.7	1000/2.5	2.2	60	Φ35
	700/5.5	1000/5.0	4
JDM	850/2.5	1250/2.2	2.2	65	Φ35
	850/5.0	1250/4.5	4
JDM	980/2.2	1450/2.0	2.2	70	Φ35
	980/4.5	1450/4.0	4
JDM	1100/2.0	1700/1.7	2.2	75	Φ35
	1100/4.0	1700/3.5	4
JDM	1280/1.7	1900/1.5	2.2	80	Φ35
	1280/3.5	1900/3.0	4
JDM	1450/3.0	2180/2.5	4	85	Φ35
JDM	1600/2.5	2400/2.0	4	90	Φ45
JDM	1800/2.0	2700/1.6	4	95	Φ45
JDM	2000/1.6	3000/1.3	4	100	Φ45

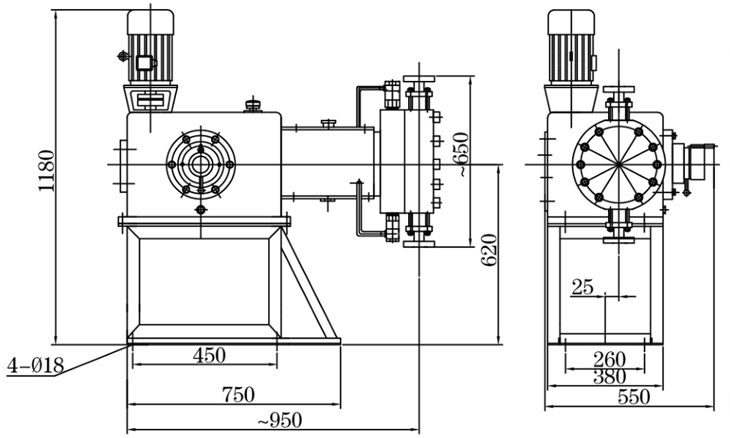

典型安装图
