产品名称：JTM系列计量泵

功能特性介绍：
JTM系列计量泵技术参数表
液压驱动隔膜，绝不泄漏。
高精度进出口单向阀。
内置自动放气安全阀，限位自动补油阀，确保计量精度。
双隔膜/带破裂报警功能。
PTEE隔膜寿命≥8000小时；金属隔膜＞5000小时。
可手动/自动/数字变频调节流量。
泵在运行和停止状态下均可调节流量，精度±1%。
介质温度：PTEE隔膜≤100℃,金属隔膜≤200℃.
多种泵头材质可选:塑料、不锈钢、合金钢等。
整机重量：700—750Kg。
型号规格 JTM-L/h /MPa

型号	流量（L/h）/压力（MPa）		电机功率KW	柱塞  直径  mm	接口通径  mm	额定  行程  mm
	往复次数min-1
	90	135
JTM	120/32	180/25	7.5	20	Φ15	80
	120/63	180/50	11
JTM	190/25	280/20	7.5	25	Φ15
	190/50	280/40	11
JTM	280/20	420/16	7.5	30	Φ20
	280/40	420/32	11
JTM	380/16	560/12.5	7.5	35	Φ20
	380/32	560/25	11
JTM	480/12.5	750/10	7.5	40	Φ25
	480/25	750/20	11
JTM	600/10	900/8.0	7.5	45	Φ25
	600/20	900/16	11
JTM	800/8.0	1200/6.3	7.5	50	Φ35
	800/16	1200/12.5	11
JTM	950/6.3	1450/5.0	7.5	55	Φ35
	950/12.5	1450/10	11
JTM	1150/5.0	1750/4.0	7.5	60	Φ35
	1150/10	1750/8.0	11
JTM	1400/4.0	2000/3.5	7.5	65	Φ45
	1400/8.0	2000/7.0	11
JTM	1600/3.5	2400/3.0	7.5	70	Φ45
	1600/7.0	2400/6.0	11
JTM	1800/3.0	2700/2.5	7.5	75	Φ45
	1800/6.0	2700/5.0	11
JTM	2000/2.5	3100/2.0	7.5	80	Φ45
	2000/5.0	3100/4.5	11
JTM	2300/4.5	3500/4.0	11	85	Φ55
JTM	2600/4.0	3900/3.5	11	90
JTM	3200/3.5	4800/3.0	11	100	Φ55
JTM	3900/3.0	5800/2.5	11	110	Φ55
JTM	4600/2.5	7000/2.0	11	120	Φ75
JTM	6300/1.8	9500/1.5	11	140	Φ75

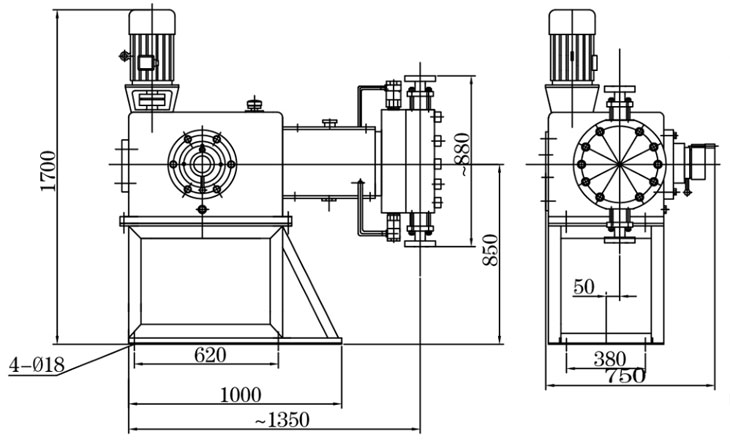

典型安装图
